Interconnessione a Livello di Scheda, Assemblaggi di Cavi e Connettori Personalizzati
Dai pin headers e dai connettori IDC ai socket DIN 41612, PLCC/PGA, portapile, RJ45 e assemblaggi di cavi USB-C — progettiamo, realizziamo le attrezzature e produciamo interconnessione a livello di scheda, assemblaggi di cavi e connettori personalizzati dal tuo disegno, foto o campione.
- Interconnessione a livello di scheda, assemblaggi di cavi e connettori personalizzati
- Officina stampi propria — costo delle attrezzature trasparente e ammortizzabile sul volume
- Primi campioni in circa sette giorni
- NDA disponibile prima di inviare i file
Gamma di prodotto
Interconnessione a livello di scheda, assemblaggi di cavi e connettori personalizzati
Un ampio catalogo tra interconnessione a livello di scheda, assemblaggi di cavi e connettori personalizzati — pin headers e socket, IDC, DIN 41612, socket PLCC/PGA, portapile, RJ45 e USB-C. Ognuno può essere dotato di attrezzature, personalizzato o costruito sul tuo disegno, foto o campione.
Pin Headers
File singole, doppie e ad angolo retto in una gamma di passi e conteggi pin.
Headers Femmina e Socket
Headers femmina da montaggio su scheda e socket IC con contatti placcati in oro.
IDC Box Headers
Box header a spostamento di isolante, incluse le varianti con leva di espulsione per cavo piatto.
Assemblaggi di Cavo Piatto IDC
Assemblaggi di cavo piatto con box header su entrambe le estremità, tagliati su misura.
Connettori DIN 41612
Connettori DIN 41612 in stile Eurocard per applicazioni su rack e backplane.
Socket PLCC
Socket PLCC per pacchetti IC a montaggio superficiale e a foro passante.
Socket PGA
Socket pin grid array per CPU e dispositivi ad alto numero di pin.
Board-to-Board e Wire-to-Board
Connettori di impilamento e wire-to-board per l'interconnessione di moduli.
Portapile e Contatti
Supporti, clip e contatti a molla per celle a bottone e cilindriche.
Cavi di Rete RJ45
Cavi di rete RJ45 e connettori per Ethernet e reti dati.
Assemblaggi di Cavi USB-C
Cavi USB-C per ricarica e dati — da USB 2.0 a USB4, PD fino a 240 W.
Gamma di cavi
I cavi dati che produciamo realmente
Oltre ai componenti a livello di scheda, la nostra base di Shenzhen costruisce assemblaggi di cavi USB da USB 2.0 a USB4. Ogni cavo è specificato singolarmente — interfaccia, guaina, diametro esterno, potenza e velocità dati — e testato per durabilità di inserimento e oscillazione.
| Cavo | Interfaccia | Potenza | Dati / video | Guaina e OD |
|---|---|---|---|---|
| USB4 240 W | Type-C a Type-C | 240 W (48 V / 5 A) | 40 Gbps, 8K@60 Hz | TPE + tessuto, 5,5 mm |
| USB4 | Type-C a Type-C / USB-A | 100 W (20 V / 5 A) | 40 Gbps, 4K–8K@60 Hz | TPE o PVC, 4,5 mm |
| USB 3.2 Gen 2x2 | Type-C a Type-C | 100 W (20 V / 5 A) | 20 Gbps, 8K@60 Hz | TPE + tessuto, 4,5 mm |
| USB 3.2 Gen 1 / Gen 2 | Type-C a Type-C | 100 W (20 V / 5 A) | 5–10 Gbps, 4K@60 Hz | TPE o tessuto, 4,5–4,8 mm |
| USB 2.0 ricarica e dati | Type-C a C, A a C, A a Micro, A a Lightning, C a Lightning, 3-in-1 | 12–100 W | 480 Mbps | TPE o tessuto, 3,5–4,0 mm |
| USB AM a AM | USB-A maschio a maschio | 15 W (5 V / 3 A) | 480 Mbps | PVC, 5,5 mm |
Durabilità su tutta la gamma: 10.000 cicli di inserimento e 3.000 test di oscillazione. Le versioni dritte, ad angolo retto, con guscio trasparente e con guscio metallico sono tutte disponibili. Il dettaglio parte per parte è nel catalogo dei cavi dati USB 2026 (PDF).
Produzione e R&S
Dentro il nostro stabilimento di Guangdong
La nostra base di Shenzhen gestisce attrezzature, assemblaggio e test interni — dall'ufficio di ingegneria e dal laboratorio di prova fino al piano di produzione.
Ufficio R&S e ingegneria
I nostri ingegneri gestiscono qui la revisione DFM, i disegni e la gestione dei progetti.
Laboratorio di prova
Test elettrici, meccanici e di trazione per connettori e assemblaggi di cavi.
Officina di produzione
Linee di assemblaggio che gestiscono attrezzature interne e produzione in serie.
Come siamo diversi
Un'officina di attrezzaggio che capisce anche i cavi
La nostra base di Shenzhen gestisce circa 65 persone in 4.500 m². Serve produttori di elettronica domestici e partner commerciali esteri — la stessa disciplina di stampaggio personalizzato, applicata ai prodotti che specifichi.
Progettazione di stampi e attrezzature interne
Le attrezzature sono sviluppate nel nostro stabilimento piuttosto che subappaltate. Ottieni iterazioni più rapide, costi di attrezzaggio inferiori e uno stampo che resta con il tuo progetto per gli ordini ripetuti.
Prototipazione in 7 giorni
Circa sette giorni dal design confermato ai primi campioni nella maggior parte dei progetti, così il tuo programma di prodotto non è tenuto in ostaggio dalla coda di un fornitore.
Feedback DFM prima di impegnarti
I nostri ingegneri esaminano il tuo disegno per stampabilità, accumulo di tolleranze, placcatura e scelta dei materiali — e ti dicono cosa sarà costoso prima che diventi costoso.
Il tuo disegno resta riservato
I file di progetto sono gestiti sotto NDA dove richiesto. Non riusiamo le tue attrezzature, i tuoi corpi o il tuo branding per nessun altro.
Il modello di coinvolgimento
Da un disegno, una foto o un campione — alla produzione di massa
Disegno, foto o campione
Un disegno 2D/3D è ideale. Una foto con le dimensioni funziona. Un campione fisico funziona meglio di tutti — lo misuriamo e ricostruiamo al contrario un disegno per la tua approvazione.
Design, DFM e attrezzature
Proponiamo il concetto dello stampo, i materiali e il processo, segnaliamo ogni rischio nel tuo design e quotiamo insieme attrezzature e costo unitario così non ci sono sorprese in seguito.
Campione, approvazione, produzione di massa
Campioni in circa sette giorni per il tuo test. Una volta approvato, avviamo la produzione con ispezione in linea e finale, poi spediamo.
Cosa produciamo
Progetti personalizzati tipici
Connettori e prese USB-C
Connettori maschi, prese da montaggio su scheda, varianti a 16 pin e a 24 pin, terminazione a saldatura o a crimpatura.
Assemblaggi di cavi USB-C
Assemblaggi C-C, C-A e A-C, da USB 2.0 a USB4, opzioni PD 100 W e 240 W EPR, guaine intrecciate o in TPE.
Connettori specifici per applicazione
Connettori per automotive, moto, strumentazione e industriali progettati sul tuo disegno, incluse varianti sovrastampate e con grado IP.
Capacità
Gamma che attrezziamo e gestiamo regolarmente
Questi sono gli specchi con cui costruiamo più spesso. Se il tuo prodotto necessita di qualcosa al di fuori di essi, invia il disegno e ti diremo chiaramente se è una buona corrispondenza.
- USB 2.0, USB 3.2 Gen 1 (5 Gbps), Gen 2 (10 Gbps), Gen 2x2 (20 Gbps) e USB4 (40 Gbps)
- Power Delivery 3.0 fino a 100 W e PD 3.1 EPR fino a 240 W, con posizionamento dell'e-marker
- Strutture di schermatura: foglio di alluminio più schermo intrecciato per prestazioni EMI
- Opzioni di guaina e stampaggio: PVC, TPE, treccia in nylon, sollievo da sforzo sovrastampato
- Opzioni di placcatura dei contatti incluse placcatura oro flash e placcatura oro selettiva
- Test di inserimento e durabilità secondo la tua specifica o gli obiettivi USB-IF
Cerchi l'intera gamma? Scarica il catalogo prodotti e le guide di selezione.
Assemblaggi di esempio
Assemblaggi di esempio dal nostro banco

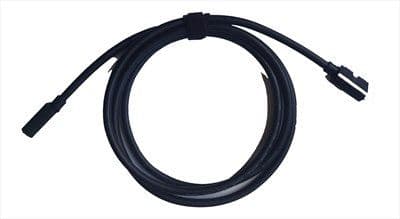

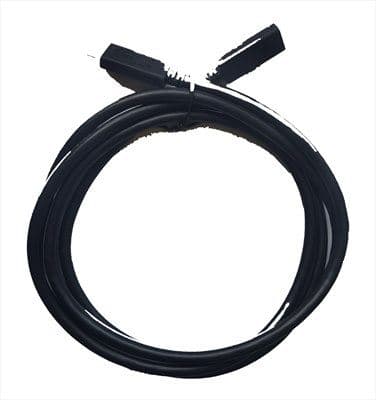

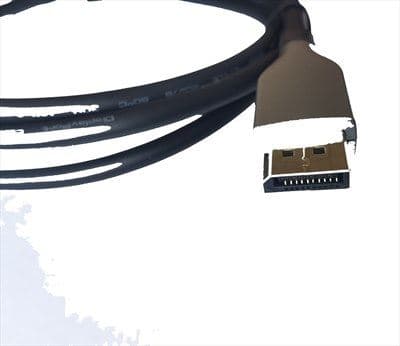

Fotografie senza ritocco di assemblaggi della nostra officina — un cavo avvolto, un'estremità connettore in macro e un cavo avvolto per l'imballaggio. Guaine, lunghezze e combinazioni di connettori sono realizzate sulla tua specifica.
